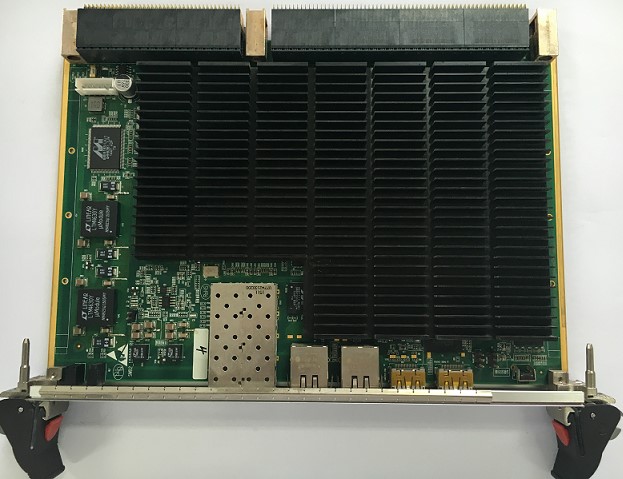

PPC SRIO交換板
遵循VITA65 20U19F標準的6U VPX交換板
背板支持19路4x SRIO，支持GEN2.0 SRIO協議
背板支持20路千兆網
滿足工業級應用場景
產品簡介
標準6U VPX架構
遵循VITA65 20U19F標準的VPX交換板
背板支持20路千兆網
背板支持19路4x SRIO，支持GEN2.0 SRIO協議。
背板VPX引腳定義符合Vita65規范，遵循SLT6-SWH-20U19F要求，即20 Ultra-Thin Pipes(Control Plane) + 19 Fat Pipes(Data Plane)組成
SRIO交換矩陣由5片CPS1848組成，支持GEN2.0協議；到背板支持19路4x SRIO port，分布在P2-P6上，板內和P4080互聯
GE交換矩陣由2片88E6185組成，到背板支持20個SGMII/1000Base-x千兆網口，和1路1000base-T模式千兆網口，分布在P1/P2上，到前面板支持1路1000Base-T
支持串口/網口狀態監控，可以監控每片SRIO交換芯片每個port狀態、收發包統計等
P4080引出兩路萬兆網，由SFP+光口在前面板引出

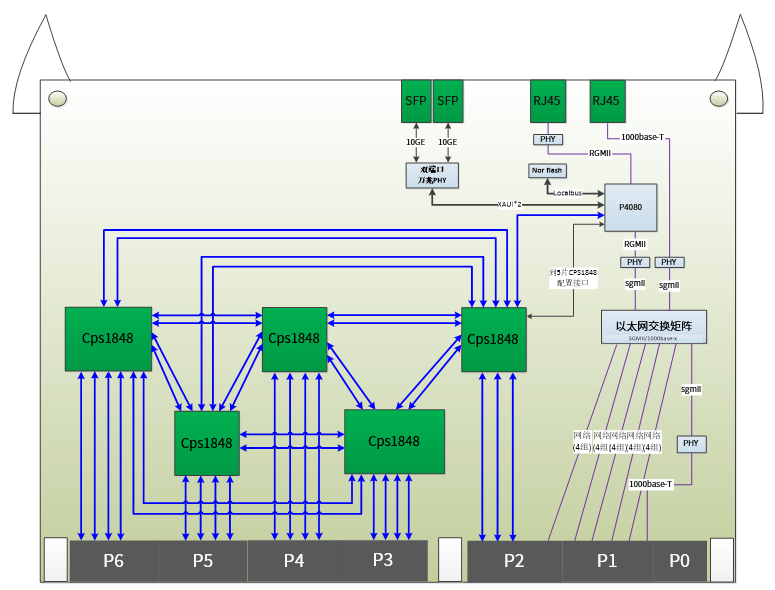

產品框架
產品參數
l 到背板VPX引腳定義符合Vita65規范，遵循SLT6-SWH-20U19F要求，即20 Ultra-Thin Pipes(Control Plane) + 19 Fat Pipes(Data Plane)組成
l SRIO交換矩陣由5片CPS1848組成，支持GEN2.0協議；到背板支持19路4x SRIO port，分布在P2-P6上，板內和P4080互聯
l GE交換矩陣由2片88E6185組成，到背板支持20個SGMII/1000Base-x千兆網口，和1路1000base-T模式千兆網口，分布在P1/P2上，到前面板支持1路1000Base-T
l 支持串口/網口狀態監控，可以監控每片SRIO交換芯片每個port狀態、收發包統計等
l P4080引出兩路萬兆網，由SFP+光口在前面板引出
